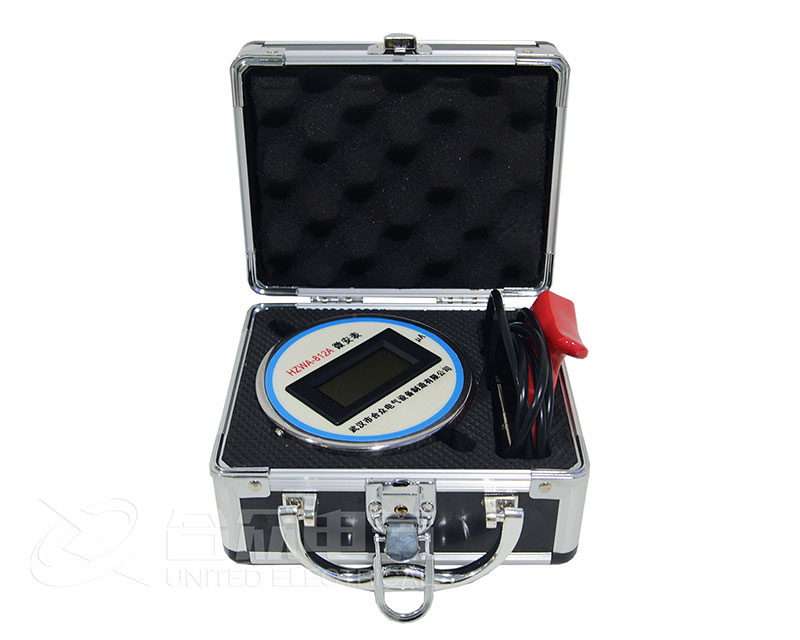

數顯式直流高壓微安表使用說明書

1.微安表用于直流電壓試驗時在高壓側測量高壓電氣設備內絕緣泄漏電流值，量程為0~1999.9uA,(2mA型)0-19999(5mA型)允許最大電流為 20 毫安。

2.本表原理為法拉第籠等電位屏蔽法測量，所有測量部件均處于金屬球體的屏蔽內部。

3.直流高壓試驗器高壓輸出端經高壓限流電阻接到該高壓微安表，再經高壓微安表的專用插頭，屏蔽導線接到被試品。

4.為減少被試品高壓線頭裸露時的電暈離子電流對內絕緣泄漏電流的附加誤差影響，建議用良好的絕緣將被試品高壓接線處包起來。

5.高壓微安表內部采用9V干電池電源。高壓引線插頭插入后，內部電源接通，拔出時內部斷電，為延長電池壽命建議在停止測量時盡可能斷開源。

6.電纜或高壓電容器直流耐壓試驗時充電電流值可超過本表額定2毫安小于20 毫安時本表不會損壞。

7.試品直流高壓實驗完畢后，用直流高壓試驗專用放電棒在微安表外殼處放電。

注意：專用放電棒不得直接接觸及高壓直流放電，應保持一段距離，待放電棒尖端初產生電暈放電，被試品上電壓逐步下降20%試驗電壓時，再將放電棒觸及微安表外殼放電。最后將放電棒接地端地線直接掛在被試品上。

8.特別注意不可將地線直接在高壓微安表外殼上直接放電，以免強大的沖擊放電電流引起高壓微安表損壞。

限流電阻配備參考

理論上交流或直流高壓試驗回路內均應設置限流電阻R，其目的是當試品Cx回路放電或擊穿時起限制電流作用，不至于在高壓短路時損壞試驗設備。

但在具體實踐中，由于種種原因而不用限流電阻。為此我公司在設計產品時，考慮了當不用限流電阻時，如果高壓引線跌落入地不會損壞DSZF試驗器。另外設計了安裝極為方便的限流電阻。為此對限流電阻使用提出以下建議：

1、對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時，可以不用限流電阻。

2、電力電纜試驗時應在高壓回路內串接限流電阻(只要將配套的限流電阻擰至倍壓筒頂部高壓輸出螺栓上即可)。
