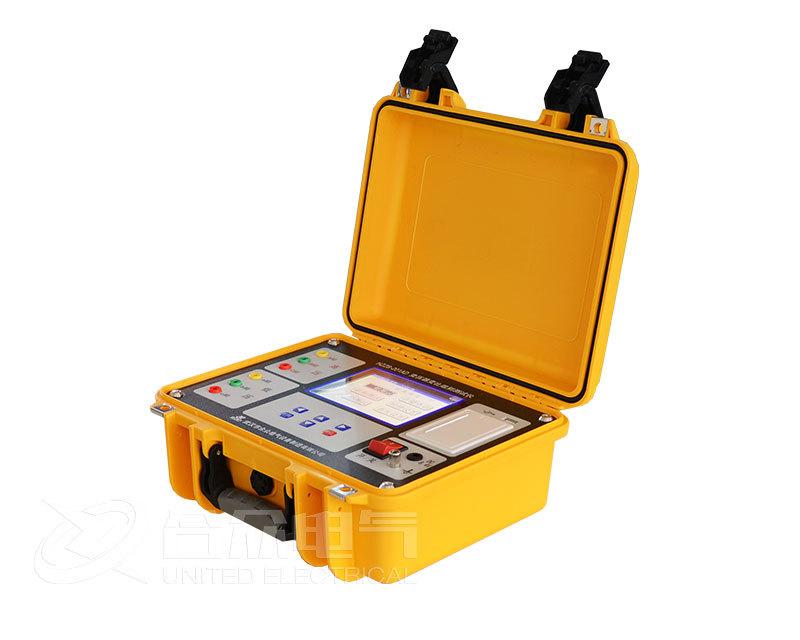

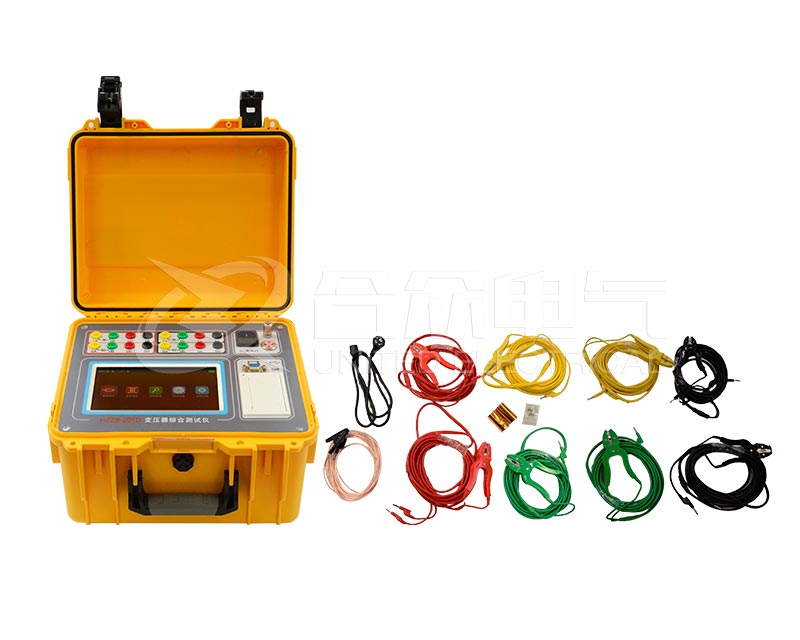

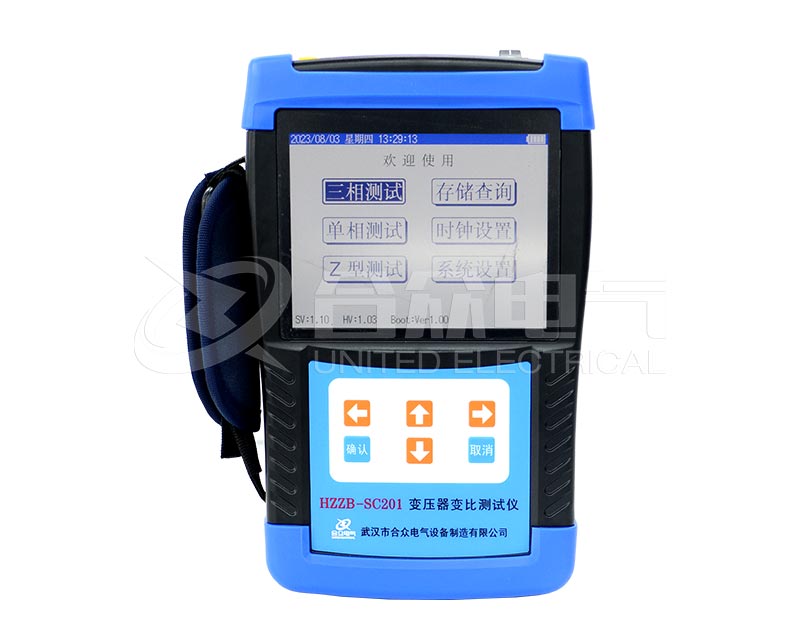

變壓器變比測試儀是電力系統、變壓器制造廠和檢修部門中非常關鍵的測試設備。它的核心功能是測量變壓器（以及互感器）的電壓比（變比）、變比誤差和聯結組標號。

變壓器變比測試儀應用范圍

變壓器變比測試儀的應用貫穿變壓器的全生命周期：制造、安裝、檢修和故障診斷。

1. 電力變壓器

• 三相變壓器： 測量Yyn0、Yd11、Dyn11等所有常見聯結組別的變比。

• 單相變壓器： 測量單相變壓器的變比和極性。

• 分接開關測試： 測試有載調壓變壓器（OLTC，On-Load Tap Changer）在不同分接位置下的變比，檢查分接開關的切換是否準確、接觸是否良好。

2. 特種變壓器

• 整流變壓器： 用于電解、電鍍等行業的整流變壓器通常具有移相功能，變比測試儀可用于驗證其移相角度和電壓變換關系。

• 接地變壓器： 用于測量Z型接地變壓器的變比，驗證其中性點引出能力。

• 電爐變壓器： 大電流變壓器，用于測量低壓大電流側的變比關系。

3. 互感器

• 電壓互感器（PT，Potential Transformer）： 測量電磁式電壓互感器的變比和極性。

• 電流互感器（CT，Current Transformer）： 部分高端變比測試儀（或具有CT測試功能的變比儀）可用于測量電流互感器的變比。

4. 生產與維護場景

• 新安裝驗收： 變壓器安裝后，驗證繞組匝數比是否符合設計要求，檢查運輸過程中繞組是否發生位移或短路。

• 預防性試驗： 定期檢修時，檢查繞組是否存在匝間短路、斷路或接觸不良（因?yàn)樵验g短路會導致變比改變）。

• 大修后測試： 變壓器吊芯檢修、更換繞組或重繞線圈后，必須進行變比試驗以驗證修理質量。

• 故障診斷： 當變壓器差動保護動作或懷疑內部故障時，通過變比試驗判斷繞組是否受損。

變壓器變比測試儀試驗規程及判斷依據

在使用變比測試儀時，通常遵循以下具體的試驗規程：

• 測量原理： 通常采用低壓短路、高壓加壓法（或反之），通過測量高壓側與低壓側的感應電壓（或電流）來計算變比。現代儀器多采用變橋法或數字采樣計算法。

• 精度要求： 儀器本身精度通常要求為 0.1級（誤差±0.1%） 或更高（0.05級）。

• 合格判定依據（參考GB 50150/DL/T 596）：

  1. 額定分接： 變壓比與制造廠銘牌數據相比，允許偏差通常為 ±0.5%（對于特定變壓器，如電壓互感器，要求可能更嚴）。

  2. 其他分接： 變壓比與銘牌數據相比，應在阻抗電壓值（%）的 1/10 以內，但一般也參考±0.5%或稍放寬的標準，且必須符合分接位置變化的規律（線性或非線性）。

  3. 三相不平衡： 對于三相變壓器，各相變比之間的差值通常不應大于 0.5%。

  4. 聯結組標號： 儀器顯示的聯結組標號必須與銘牌（如Yyn0）完全一致。
