一、產品概述：

三相電能質量分析儀，電能質量測試儀，是對電網運行質量進行監測及分析的專用便攜式產品。可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。

使用儀表前，請認真閱讀此說明書，了解相關注意事項！

二、產品特點：

一種電能質量分析專用儀表。

使用ARM和DSP以及16M字節的存儲器；

可進行測量，并保存數據，將其上傳到PC機進行分析；

模塊化結構，設計合理，運行可靠。

中文菜單操作，簡單易學。

可使用USB盤更新儀表軟件，軟件升級簡單、方便；

在PC機上用電能質量數據分析軟件對測量數據進行詳細分析。

產品參數

序號	項目	描述
1	電壓/電流/頻率	可測量三相電壓、零線電壓、三相電流、零線電流、頻率等
2	諧波測量	可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖
3	功率/電能測量	可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等
4	三相不平衡測量	可測量三相電壓不平衡度及正序、負序、零序電壓；三電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量
5	監測記錄	可長時間地記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。
6	數字示波器	可用于查看電壓/電流信號波形

表3-2各項檢測功能準確度指標

	可測量范圍	測量精確度	說明
電壓/電流/頻率	三相電壓：10~700V(真有效值) 零線電壓：1～70V(真有效值) 三相電流：0~1000A(真有效值，選配1000A電流傳感器) 零線電流：0~25A(真有效值，選配25A電流傳感器) 頻率：40~70Hz	電壓：±0.5% 電流：±0.5% 頻率：±0.01Hz	此處以A相電壓頻率作為測量頻率
諧波測量	電壓諧波：總諧波、1~50次諧波。電流諧波：總諧波、1~50次諧波。	電壓諧波： ±0.1(%f) 電流諧波：±1%
功率測量	有功：0.05~700KW 視在：0.05~700KVA 無功：0.05~700KVAR 功率因數：0.00~1.00 有功電能：0.01~10000kWh 視在電能：0.01~10000kVAh 無功電能：0.01~10000kVARh 平均功率因數：0.00~1.00	有功：±2% 視在：±2% 無功：±2% 功率因數：讀數±0.005 有功電能：±2% 視在電能：±2% 無功電能：±2% 平均功率因數：讀數±0.005
三相不平衡	基波電壓：10~700V(真有效值) 基波電流：0.5~1000A(真有效值) 基波頻率：40~70Hz 相角：0~360o 不平衡度：0.0%~100%	電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3o 電壓不平衡度：讀數±0.2 電流不平衡度：讀數±0.2	此處以A相電壓頻率作為總測量頻率
監測記錄	可記錄參數：三相電壓、三相電流、零線電流、電壓諧波（總諧波、1~25次諧波）、電流諧波（總諧波、1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變	記錄時長＝（儀表可記錄最大數據個數×保存時間間隔）/60分鐘儀表可記錄的最大數據個數 = 18635個保存時間間隔：3S～30MIN 記錄時長：15小時～388天	采集間隔設置3秒，可監測15.5小時，采集間隔設置30分種可監測388天(3秒～30分連續可調)
驟升驟降	電壓驟升、電壓驟降以及暫時斷電		最多可記錄40個事件
波動	電壓波動量：0.1%~10.0%	測量誤差±5％
閃變	短時閃變長時閃變	短時間閃變測量誤差：±5％長時間閃變測量誤差：±5％
數字示波器	三相電壓、三相電流、零線電壓和零線電流瞬時波形	最大采樣頻率：200KHz 最小采樣頻率：100Hz
尺寸	278×152×85mm	重量	1.6Kg

產品彩頁

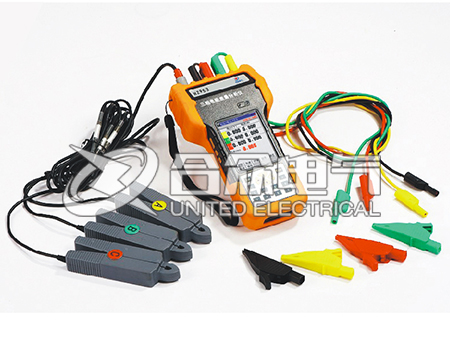

三相電能質量分析儀

產品附件

名稱	數量	單位
分析儀主機	1	臺
電流傳感器	4	個
電壓測試線	5	根
電流測試線	1	根
鱷魚夾	5	個
測試表筆	2	個
充電器	1	個
光盤	1	張
鋁合金機箱	1	個
合格證	1	份
檢驗報告	1	份
說明書	1	份

產品圖集

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
